巖石和陶土都屬于硬度較高的物料，要想在實驗室將其粉碎研磨至微米級別，需要借助儀器設備來完成。實驗室行星式球磨機對于硬脆性的樣品有著良好的研磨效果，我們可以使用它來達到精細研磨巖石和陶土的效果。

　　TJX行星式球磨機是東方天凈研發(fā)生產(chǎn)的研磨儀器設備，下面就來看看東方天凈行星式球磨機研磨巖石和陶土的過程及結果報告。

巖石和陶土實驗室研磨方案

樣品研磨前形態(tài)：

巖石和陶土研磨前

研磨儀器：TJX-410行星式球磨儀

TJX行星式球磨機

適配研磨套件：

紅陶土：100ml的天然瑪瑙材質球磨罐，氧化鋯球(20mm球1個、10mm球12個、5mm球20個)

黑陶土：100ml的天然瑪瑙材質球磨罐，氧化鋯球(20mm球1個、10mm球12個、5mm球10個、3mm球50個)

巖石：100ml的天然瑪瑙材質球磨罐，氧化鋯球(20mm球1個、10mm球12個、5mm球20個)

研磨方式：干法球磨

研磨時間：陶土12分鐘、巖石40分鐘

過程及結果：

紅陶土：將大約15g紅陶土樣品和配置好的不同體積大小的氧化鋯球一起放入瑪瑙球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設定電機轉速為2000rpm(球磨罐自轉轉速約為700rpm)，正轉運行2分鐘，然后反轉運行2分鐘，循環(huán)3次。

12分鐘后，將研磨完成的紅陶土樣品從球磨罐中取出，研磨后樣品用粒度分析儀檢測，中位粒徑D50為9.218μm，D90為48.44μm。

黑陶土：將大約30g黑陶土樣品和配置好的不同體積大小的氧化鋯球一起放入瑪瑙球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設定電機轉速為2000rpm(球磨罐自轉轉速約為700rpm)，正轉運行2分鐘，然后反轉運行2分鐘，循環(huán)3次。

12分鐘后，將研磨完成的黑陶土樣品從球磨罐中取出，研磨后樣品用粒度分析儀檢測，中位粒徑D50為15.44μm，D90為59μm。

巖石：將大約30g巖石樣品用木錘砸碎至1cm以下，讓后將其和配置好的不同體積大小的氧化鋯球一起放入瑪瑙球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設定電機轉速為2200rpm(球磨罐自轉轉速約為750rpm)，正轉運行5分鐘，然后反轉運行5分鐘，循環(huán)4次。

40分鐘后，將研磨完成的巖石樣品從球磨罐中取出，研磨后樣品用粒度分析儀檢測，中位粒徑D50為5.264μm，D90為31.03μm。

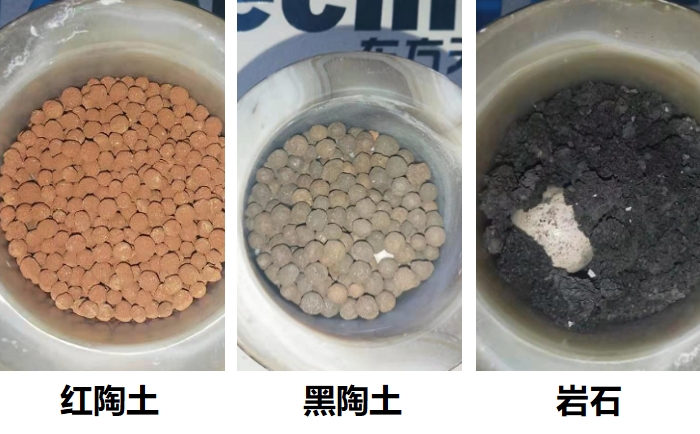

巖石和陶土研磨后

研磨后樣品的粒度分析報告：

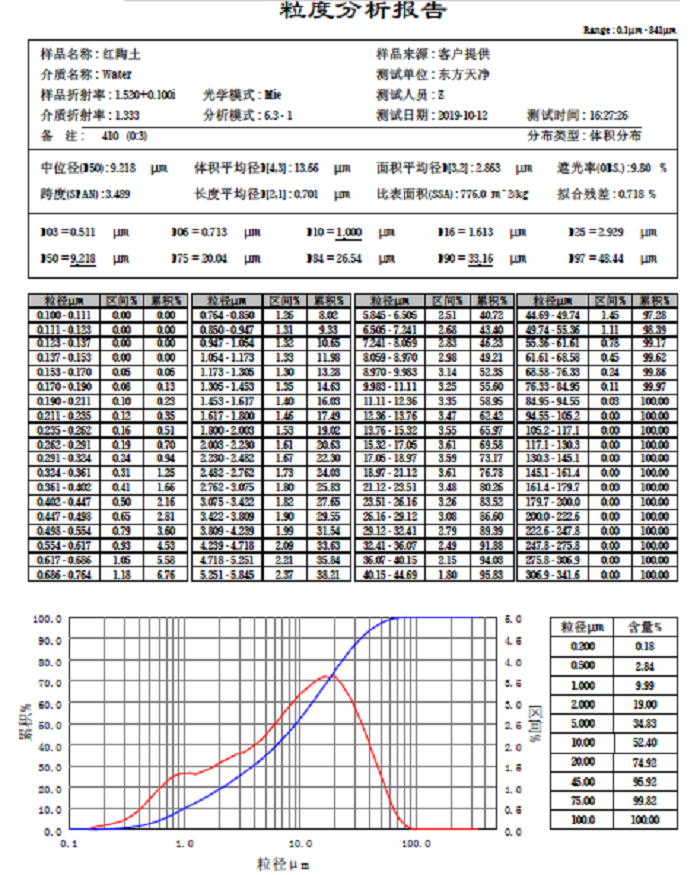

TJX行星式球磨機干法研磨紅陶土粒度分析報告

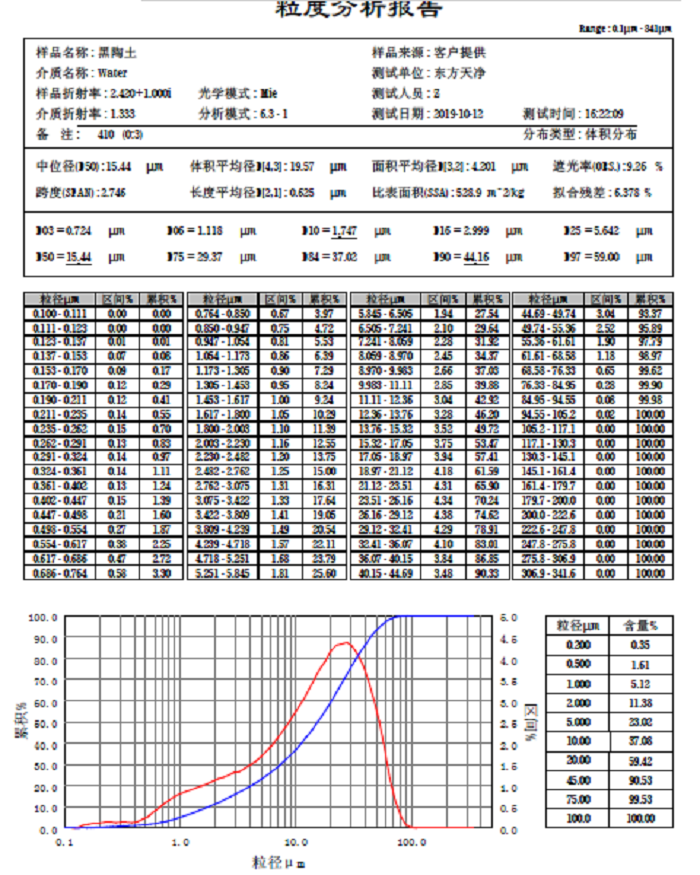

TJX行星式球磨機干法研磨黑陶土粒度分析報告

TJX行星式球磨機干法研磨巖石粒度分析報告

*本報告實驗結果僅對該提供測試樣品負責

　　以上就是在實驗室中使用東方天凈TJX行星式球磨機研磨巖石和陶土的解決方案了，借助行星式球磨機的干法球磨方式，我們可以在短時間內(nèi)將巖石和陶土樣品研磨至微米級別，研磨后的樣品D90值可達50微米以下，滿足相關科研實驗的要求。
